Lắp đặt và căn chỉnh áp suất hơi cho máy đóng đai khí nén
Máy đóng đai khí nén siết không đủ lực, rung giật hoặc nhanh xuống cấp có thể bắt nguồn từ việc lắp đặt đường khí và cài đặt áp suất chưa đúng. Đặc biệt với các kiện hàng nặng như thép, gỗ, vật liệu xây dựng hay pallet, áp suất khí nén cần được thiết lập phù hợp để máy đạt lực siết ổn định mà không gây quá tải cho linh kiện.
Vậy hệ thống khí cần lắp đặt như thế nào và căn chỉnh áp suất bao nhiêu là phù hợp? Bài viết dưới đây sẽ hướng dẫn chi tiết từng bước để máy đóng đai khí nén vận hành đúng và bền hơn.
1. Tổng quan về máy đóng đai khí nén và yêu cầu áp suất
Máy đóng đai khí nén là dòng máy cầm tay hoạt động dựa vào nguồn năng lượng từ khí nén để thực hiện toàn bộ chu trình: siết căng dây đai, hàn ma sát (hoặc kẹp bọ sắt cố định) và cắt đứt dây thừa một cách tự động hoặc bán tự động.
1.1. Thông số kỹ thuật và đặc tính vận hành
- Loại dây tương thích: Thường chuyên dụng cho dây đai thép hoặc dây đai nhựa bản lớn (PET/PP chịu lực cao).
- Cơ chế siết: Khai thác lực kéo từ động cơ khí nén (pneumatic motor) kết hợp cụm bánh răng hoặc cơ cấu kẹp bọ chuyên dụng.
- Yêu cầu nguồn năng lượng: Đòi hỏi lưu lượng khí ổn định và áp suất làm việc lý tưởng luôn duy trì trong khoảng 0.4 – 0.6 MPa (tương đương 4 – 6 bar hay 4 - 6 kg/cm²).
- Cơ chế siết: Khai thác lực kéo từ động cơ khí nén (pneumatic motor) kết hợp cụm bánh răng hoặc cơ cấu kẹp bọ chuyên dụng.
- Yêu cầu nguồn năng lượng: Đòi hỏi lưu lượng khí ổn định và áp suất làm việc lý tưởng luôn duy trì trong khoảng 0.4 – 0.6 MPa (tương đương 4 – 6 bar hay 4 - 6 kg/cm²).
1.2. Tại sao cần căn chỉnh áp suất hơi lại cực kỳ quan trọng?
Áp suất khí nén trực tiếp quyết định mô-men xoắn của động cơ khí nén bên trong máy.
- Nếu áp suất quá thấp (dưới 3 bar): Lực siết không đủ mạnh, dây đai bị chùng, mối hàn không đạt độ kết dính tiêu chuẩn, dễ bị bung khi vận chuyển.
- Nếu áp suất quá cao (trên 7 - 8 bar): Các chi tiết cơ khí bên trong như bánh răng, piston, lưỡi gà và các ron cao su làm kín sẽ chịu áp lực quá tải, dẫn đến hiện tượng mòn nhanh, nứt vỡ, thậm chí gây nguy hiểm cho người vận hành do rò rỉ ống dẫn.
- Nếu áp suất quá thấp (dưới 3 bar): Lực siết không đủ mạnh, dây đai bị chùng, mối hàn không đạt độ kết dính tiêu chuẩn, dễ bị bung khi vận chuyển.
- Nếu áp suất quá cao (trên 7 - 8 bar): Các chi tiết cơ khí bên trong như bánh răng, piston, lưỡi gà và các ron cao su làm kín sẽ chịu áp lực quá tải, dẫn đến hiện tượng mòn nhanh, nứt vỡ, thậm chí gây nguy hiểm cho người vận hành do rò rỉ ống dẫn.

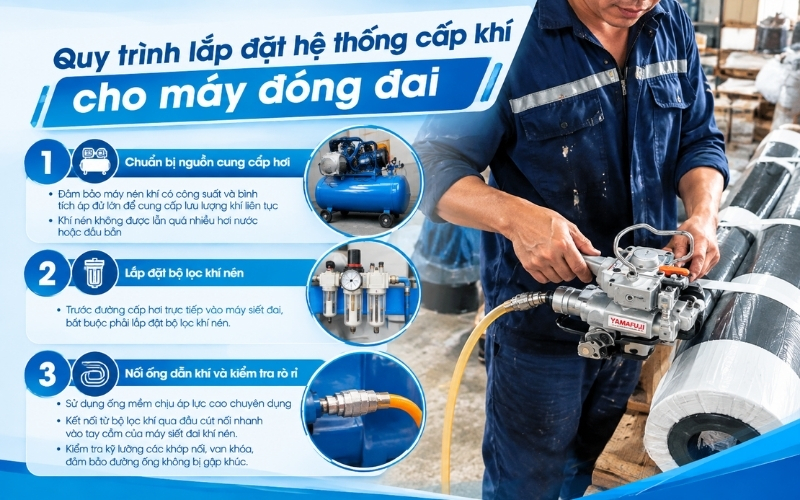

2. Quy trình lắp đặt hệ thống cấp khí cho máy đóng đai
Để máy đóng đai khí nén hoạt động ổn định, công đoạn lắp đặt ban đầu phải tuân thủ nghiêm ngặt các tiêu chuẩn an toàn kỹ thuật đường ống khí.
2.1. Bước 1: Chuẩn bị nguồn cung cấp hơi
- Đảm bảo máy nén khí tổng của xưởng có công suất và bình tích áp đủ lớn để cung cấp lưu lượng khí liên tục, tránh tình trạng sụt áp đột ngột khi nhiều thiết bị cùng hoạt động.
- Kiểm tra chất lượng khí nén: Khí nén không được lẫn quá nhiều hơi nước hoặc dầu bẩn vì sẽ làm rỉ sét các van khí nén tinh vi bên trong máy.
- Kiểm tra chất lượng khí nén: Khí nén không được lẫn quá nhiều hơi nước hoặc dầu bẩn vì sẽ làm rỉ sét các van khí nén tinh vi bên trong máy.
2.2. Bước 2: Lắp đặt bộ lọc khí nén
- Trước đường cấp hơi trực tiếp vào máy siết đai, bắt buộc phải lắp đặt bộ lọc khí nén.
- Chức năng: Bộ phận này có nhiệm vụ tách nước đọng trong hơi, điều chỉnh ổn định áp suất đầu ra và tự động tra một lượng sương dầu nhỏ vừa đủ để bôi trơn các chi tiết chuyển động bên trong động cơ khí nén của máy.
- Chức năng: Bộ phận này có nhiệm vụ tách nước đọng trong hơi, điều chỉnh ổn định áp suất đầu ra và tự động tra một lượng sương dầu nhỏ vừa đủ để bôi trơn các chi tiết chuyển động bên trong động cơ khí nén của máy.
2.3. Bước 3: Nối ống dẫn khí và kiểm tra rò rỉ
- Sử dụng ống mềm chịu áp lực cao chuyên dụng (đường kính phù hợp với cổng vào của máy).
- Kết nối từ bộ lọc khí qua đầu cút nối nhanh (đuôi chuột) vào tay cầm của máy siết đai khí nén.
- Kiểm tra kỹ lưỡng các khớp nối, van khóa xem có bị xì hơi hay rò rỉ áp suất hay không. Đảm bảo đường ống không bị gập khúc làm cản trở lưu lượng gió.
- Kết nối từ bộ lọc khí qua đầu cút nối nhanh (đuôi chuột) vào tay cầm của máy siết đai khí nén.
- Kiểm tra kỹ lưỡng các khớp nối, van khóa xem có bị xì hơi hay rò rỉ áp suất hay không. Đảm bảo đường ống không bị gập khúc làm cản trở lưu lượng gió.

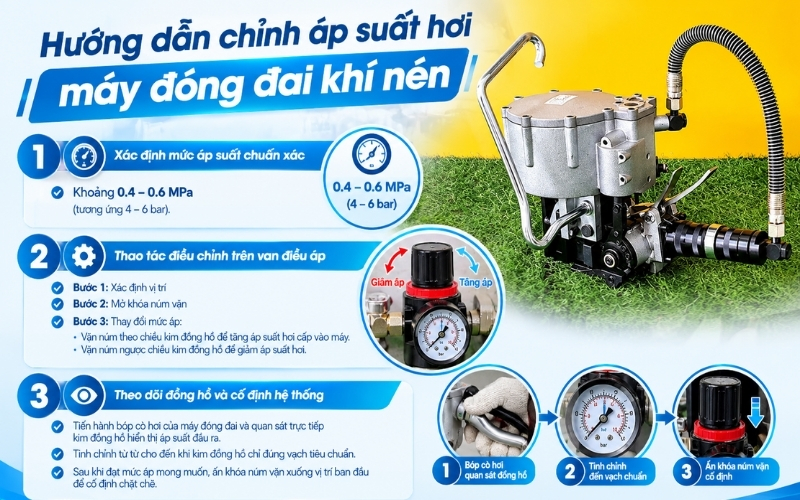

3. Hướng dẫn chỉnh áp suất hơi máy đóng đai khí nén
Quá trình căn chỉnh áp suất đòi hỏi người thợ kỹ thuật phải thực hiện tuần tự theo các bước khoa học dưới đây để đạt độ chính xác tuyệt đối:
3.1. Xác định mức áp suất chuẩn xác
Theo khuyến cáo từ nhà sản xuất và các chuyên gia cơ khí, áp suất làm việc lý tưởng cho các dòng máy đóng đai khí nén (đai thép hoặc đai nhựa tải trọng nặng) nằm trong khoảng 0.4 – 0.6 MPa (tương ứng 4 – 6 bar). Tuyệt đối không tự ý chỉnh áp vượt quá ngưỡng 7-8 bar.
3.2. Thao tác điều chỉnh trên van điều áp
Bước 1: Xác định vị trí: Tìm núm vặn điều chỉnh áp suất nằm ngay trên cụm lọc khí (FRL) hoặc van tiết lưu trên đường cấp (lưu ý: không nhầm lẫn với van rơ-le tự ngắt của bình máy nén khí tổng).
Bước 2: Mở khóa núm vặn: Đối với các dòng núm có khóa an toàn, bạn tiến hành kéo nhấc núm vặn lên phía trên hoặc mở chốt hãm khóa.
Bước 3: Thay đổi mức áp:
- Vặn núm theo chiều kim đồng hồ để tăng áp suất hơi cấp vào máy.
- Vặn núm ngược chiều kim đồng hồ để giảm áp suất hơi.
Bước 2: Mở khóa núm vặn: Đối với các dòng núm có khóa an toàn, bạn tiến hành kéo nhấc núm vặn lên phía trên hoặc mở chốt hãm khóa.
Bước 3: Thay đổi mức áp:
- Vặn núm theo chiều kim đồng hồ để tăng áp suất hơi cấp vào máy.
- Vặn núm ngược chiều kim đồng hồ để giảm áp suất hơi.
3.3. Theo dõi đồng hồ và cố định hệ thống
- Tiến hành bóp cò hơi của máy đóng đai (hoặc cho máy chạy thử thao tác siết không tải) và quan sát trực tiếp kim đồng hồ hiển thị áp suất đầu ra.
- Tinh chỉnh từ từ cho đến khi kim đồng hồ chỉ đúng vạch tiêu chuẩn trong khoảng 4 – 6 bar.
- Sau khi đạt mức áp mong muốn, ấn khóa núm vặn xuống vị trí ban đầu để cố định chặt chẽ, tránh việc rung lắc trong quá trình làm việc làm lệch thông số cài đặt.
- Tinh chỉnh từ từ cho đến khi kim đồng hồ chỉ đúng vạch tiêu chuẩn trong khoảng 4 – 6 bar.
- Sau khi đạt mức áp mong muốn, ấn khóa núm vặn xuống vị trí ban đầu để cố định chặt chẽ, tránh việc rung lắc trong quá trình làm việc làm lệch thông số cài đặt.
4. Lưu ý khi vận hành và bảo dưỡng máy đóng đai khí nén
Để thiết bị luôn duy trì hiệu suất cao, ngoài việc căn chỉnh áp suất ban đầu, bạn cần lưu ý thêm các điểm sau:
- Xả nước định kỳ: Thường xuyên xả van đáy của bình tích áp máy nén khí và cốc lọc nước ở bộ FRL để ngăn chặn nước lọt vào ruột máy gây kẹt cánh gạt động cơ khí nén.
- Bổ sung dầu nhớt: Kiểm tra bình chứa dầu của bộ lọc khí nén, đảm bảo luôn có sẵn dầu bôi trơn chuyên dụng (như dầu ISO VG32) để nuôi các chi tiết quay tốc độ cao bên trong máy.
- Vệ sinh định kỳ: Dùng bàn chải sắt làm sạch mạt nhựa hoặc ba-via thép bám trên bánh răng siết và bộ phận cắt sau mỗi ca làm việc để tránh làm giảm độ bám khi siết đai.
Lắp đặt hệ thống khí đúng và căn chỉnh áp suất phù hợp là điều kiện quan trọng để máy đóng đai đạt lực siết ổn định, hoạt động bền bỉ và hạn chế các sự cố trong quá trình vận hành. Không nên tùy ý tăng áp suất để có lực siết lớn hơn, mà cần căn cứ vào đặc tính của máy, loại dây đai và yêu cầu đóng kiện.
Sau khi lắp đặt, nên kiểm tra đường ống, đầu nối, bộ lọc và bộ điều áp thường xuyên để kịp thời phát hiện rò rỉ hoặc bất thường. Thực hiện đúng các bước trên sẽ giúp tối ưu hiệu suất máy, bảo vệ linh kiện và nâng cao độ an toàn trong quá trình đóng đai.
- Xả nước định kỳ: Thường xuyên xả van đáy của bình tích áp máy nén khí và cốc lọc nước ở bộ FRL để ngăn chặn nước lọt vào ruột máy gây kẹt cánh gạt động cơ khí nén.
- Bổ sung dầu nhớt: Kiểm tra bình chứa dầu của bộ lọc khí nén, đảm bảo luôn có sẵn dầu bôi trơn chuyên dụng (như dầu ISO VG32) để nuôi các chi tiết quay tốc độ cao bên trong máy.
- Vệ sinh định kỳ: Dùng bàn chải sắt làm sạch mạt nhựa hoặc ba-via thép bám trên bánh răng siết và bộ phận cắt sau mỗi ca làm việc để tránh làm giảm độ bám khi siết đai.
Lắp đặt hệ thống khí đúng và căn chỉnh áp suất phù hợp là điều kiện quan trọng để máy đóng đai đạt lực siết ổn định, hoạt động bền bỉ và hạn chế các sự cố trong quá trình vận hành. Không nên tùy ý tăng áp suất để có lực siết lớn hơn, mà cần căn cứ vào đặc tính của máy, loại dây đai và yêu cầu đóng kiện.
Sau khi lắp đặt, nên kiểm tra đường ống, đầu nối, bộ lọc và bộ điều áp thường xuyên để kịp thời phát hiện rò rỉ hoặc bất thường. Thực hiện đúng các bước trên sẽ giúp tối ưu hiệu suất máy, bảo vệ linh kiện và nâng cao độ an toàn trong quá trình đóng đai.
