Cách đấu nối hệ thống điều khiển rời cho nồi nấu phở đời cũ
Nồi nấu phở bằng điện đời cũ thường được thiết kế hệ thống bệ điện liền dưới đáy nồi. Tuy nhiên, việc tách biệt hệ thống linh kiện điều khiển ra khỏi thân nồi không chỉ giúp người dùng kiểm soát nhiệt độ linh hoạt, tiết kiệm lên tới 20% điện năng mà còn tăng tuổi thọ cho các linh kiện điện tử.
Nồi nấu phở bằng điện đời cũ thường được thiết kế hệ thống bệ điện liền dưới đáy nồi. Sau một thời gian dài sử dụng trong môi trường nhà bếp ẩm ướt, nhiều dầu mỡ và mắm muối, hệ thống điện liền này rất dễ bị chập cháy, rơ-le hỏng hóc hoặc gây rò rỉ điện nguy hiểm. Việc tách biệt hệ thống linh kiện điều khiển ra khỏi thân nồi không chỉ giúp người dùng kiểm soát nhiệt độ linh hoạt, tiết kiệm lên tới 20% điện năng mà còn tăng tuổi thọ cho các linh kiện điện tử.

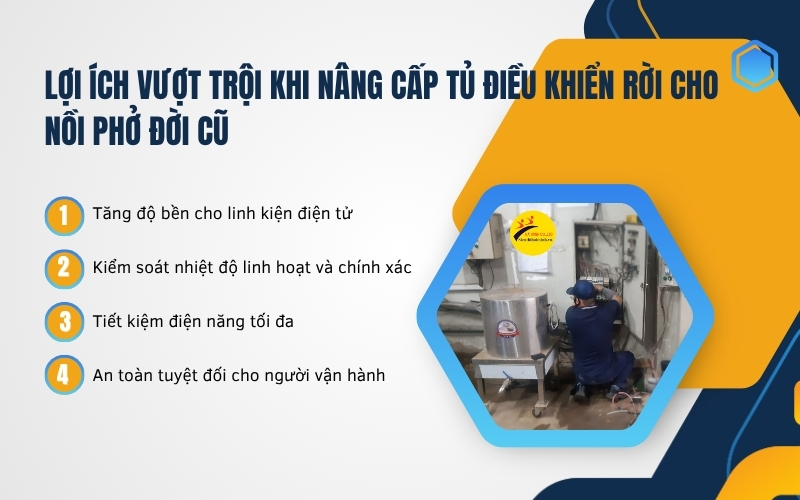

1. Lợi ích vượt trội khi nâng cấp tủ điều khiển rời cho nồi phở đời cũ
Việc loại bỏ hệ thống điện liền sập gầm đời cũ để thay thế bằng tủ điện rời treo tường mang lại những giá trị cốt lõi cho cơ sở kinh doanh:
- Tăng độ bền cho linh kiện điện tử: Khi đặt dưới gầm nồi phở điện, các linh kiện như rơ-le, chiết áp, đèn báo luôn phải chịu áp lực nhiệt độ cực lớn từ đáy nồi tỏa xuống, kết hợp với hơi ẩm sàn nhà và nước rửa nồi bắn vào. Đưa hệ thống này lên tủ điện treo tường cao ráo sẽ giúp linh kiện luôn khô ráo, thoáng mát, hạn chế tối đa nguy cơ chập mạch.
- Kiểm soát nhiệt độ linh hoạt và chính xác: Tủ điện rời hiện đại thường tích hợp hệ thống rơ-le nhiệt tự động ngắt hoặc chiết áp chỉnh công suất. Người đứng bếp có thể dễ dàng tăng tốc đun sôi nhanh khi hầm xương, hoặc hạ công suất liu riu giữ nóng nước dùng mà không phải cúi người xuống gầm nồi thao tác phức tạp.
- Tiết kiệm điện năng tối đa: Cơ chế điều khiển thông minh giúp cắt giảm lượng điện năng dư thừa. Khi nước phở đã sôi, hệ thống tự động ngắt bớt thanh nhiệt tăng cường và giữ lại thanh nhiệt duy trì, giúp hóa đơn tiền điện giảm đáng kể.
- An toàn tuyệt đối cho người vận hành: Tủ điện rời được trang bị Aptomat chống giật riêng biệt. Nếu xảy ra bất kỳ sự cố rò rỉ điện nào từ thanh nhiệt hay thân nồi, Aptomat trên tủ sẽ tự động ngắt điện trong vài mili giây, bảo vệ tính mạng cho người sử dụng.
- Tăng độ bền cho linh kiện điện tử: Khi đặt dưới gầm nồi phở điện, các linh kiện như rơ-le, chiết áp, đèn báo luôn phải chịu áp lực nhiệt độ cực lớn từ đáy nồi tỏa xuống, kết hợp với hơi ẩm sàn nhà và nước rửa nồi bắn vào. Đưa hệ thống này lên tủ điện treo tường cao ráo sẽ giúp linh kiện luôn khô ráo, thoáng mát, hạn chế tối đa nguy cơ chập mạch.
- Kiểm soát nhiệt độ linh hoạt và chính xác: Tủ điện rời hiện đại thường tích hợp hệ thống rơ-le nhiệt tự động ngắt hoặc chiết áp chỉnh công suất. Người đứng bếp có thể dễ dàng tăng tốc đun sôi nhanh khi hầm xương, hoặc hạ công suất liu riu giữ nóng nước dùng mà không phải cúi người xuống gầm nồi thao tác phức tạp.
- Tiết kiệm điện năng tối đa: Cơ chế điều khiển thông minh giúp cắt giảm lượng điện năng dư thừa. Khi nước phở đã sôi, hệ thống tự động ngắt bớt thanh nhiệt tăng cường và giữ lại thanh nhiệt duy trì, giúp hóa đơn tiền điện giảm đáng kể.
- An toàn tuyệt đối cho người vận hành: Tủ điện rời được trang bị Aptomat chống giật riêng biệt. Nếu xảy ra bất kỳ sự cố rò rỉ điện nào từ thanh nhiệt hay thân nồi, Aptomat trên tủ sẽ tự động ngắt điện trong vài mili giây, bảo vệ tính mạng cho người sử dụng.

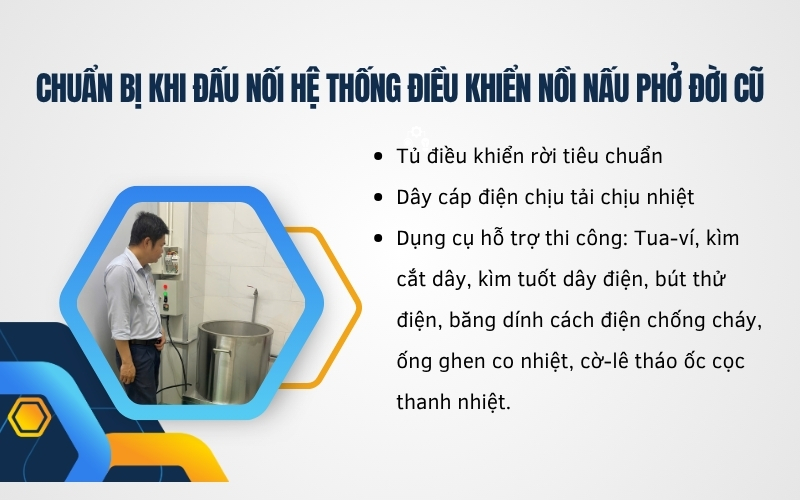

2. Chuẩn bị khi đấu nối hệ thống điều khiển nồi nấu phở đời cũ
Để quá trình đấu nối diễn ra thuận lợi, không bị gián đoạn và đảm bảo độ chính xác cao về thông số kỹ thuật, bạn cần chuẩn bị đầy đủ các thiết bị và dụng cụ sau:
2.1. Tủ điều khiển rời tiêu chuẩn
Bạn cần chọn mua hoặc đặt đóng tủ điện rời phù hợp với tổng công suất các thanh nhiệt của nồi cũ. Hệ thống tủ điện tiêu chuẩn bao gồm:
- Aptomat tổng (Nên chọn loại Aptomat chống giật chống dòng rò RCBO).
- Bộ điều chỉnh công suất/nhiệt độ: Rơ-le cài đặt nhiệt độ hiển thị đồng hồ số hoặc chiết áp vặn vô cấp.
- Hệ thống đèn báo: Đèn nguồn và đèn trạng thái hoạt động của thanh nhiệt.
- Khởi động từ: Phụ trợ chịu tải đối với các nồi có công suất lớn.
- Aptomat tổng (Nên chọn loại Aptomat chống giật chống dòng rò RCBO).
- Bộ điều chỉnh công suất/nhiệt độ: Rơ-le cài đặt nhiệt độ hiển thị đồng hồ số hoặc chiết áp vặn vô cấp.
- Hệ thống đèn báo: Đèn nguồn và đèn trạng thái hoạt động của thanh nhiệt.
- Khởi động từ: Phụ trợ chịu tải đối với các nồi có công suất lớn.
2.2. Dây cáp điện chịu tải chịu nhiệt
Tuyệt đối không dùng dây điện dân dụng thông thường loại nhỏ. Bạn phải dùng dây cáp điện lõi đồng bọc PVC chất lượng cao, có tiết diện chịu tải lớn để tránh hiện tượng sinh nhiệt, sụt áp gây chảy vỏ dây.
- Đối với nồi công suất dưới 4kW: Sử dụng dây có tiết diện tối thiểu từ 4.0 mm2.
- Đối với nồi công suất từ 5kW - 6kW trở lên: Bắt buộc sử dụng cỡ dây từ 6.0 mm2 trở lên.
- Đối với nồi công suất dưới 4kW: Sử dụng dây có tiết diện tối thiểu từ 4.0 mm2.
- Đối với nồi công suất từ 5kW - 6kW trở lên: Bắt buộc sử dụng cỡ dây từ 6.0 mm2 trở lên.
2.3. Dụng cụ hỗ trợ thi công
- Tua-vít: loại 2 cạnh và 4 cạnh có cán cách điện.
- Kìm cắt dây, kìm tuốt dây điện chuyên dụng.
- Bút thử điện tiêu chuẩn.
- Băng dính cách điện chống cháy, ống ghen co nhiệt, cờ-lê tháo ốc cọc thanh nhiệt.
- Kìm cắt dây, kìm tuốt dây điện chuyên dụng.
- Bút thử điện tiêu chuẩn.
- Băng dính cách điện chống cháy, ống ghen co nhiệt, cờ-lê tháo ốc cọc thanh nhiệt.

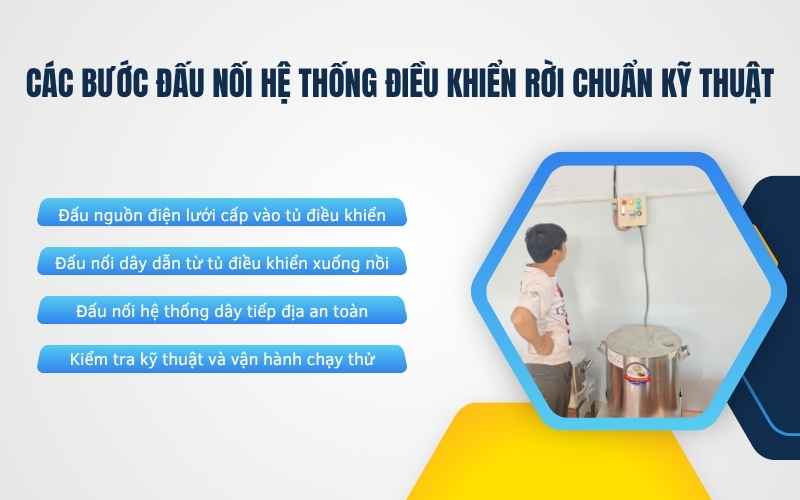

3. Các bước đấu nối hệ thống điều khiển rời chuẩn kỹ thuật
CẢNH BÁO: Trước khi chạm tay vào bất kỳ đầu dây điện nào, bạn phải ngắt hoàn toàn nguồn điện cấp tại cầu dao tổng của khu vực bếp. Dùng bút thử điện kiểm tra lại tất cả các đầu cọc để chắc chắn không còn dòng điện chạy qua.
Sau khi đã hoàn tất công tác chuẩn bị và cố định tủ điện lên vị trí tường khô ráo (cách mặt đất tối thiểu 1.4m để thuận tiện thao tác), hãy tiến hành đấu nối theo các bước logic sau:
Sau khi đã hoàn tất công tác chuẩn bị và cố định tủ điện lên vị trí tường khô ráo (cách mặt đất tối thiểu 1.4m để thuận tiện thao tác), hãy tiến hành đấu nối theo các bước logic sau:
Bước 1: Đấu nối nguồn điện lưới cấp vào tủ điều khiển
Xác định loại nguồn điện lưới mà cửa hàng bạn đang sử dụng. Thông thường với các nồi phở phổ thông, nguồn điện cấp là điện 1 pha 220V.
- Mở hộp tủ điện, xác định vị trí Aptomat tổng của tủ điều khiển.
- Đấu dây Pha: Đấu vào cực L hoặc phía bên trái của cọc đầu vào trên Aptomat tổng.
- Đấu dây Trung tính: Đấu vào cực N hoặc phía bên phải của cọc đầu vào trên Aptomat.
- Mở hộp tủ điện, xác định vị trí Aptomat tổng của tủ điều khiển.
- Đấu dây Pha: Đấu vào cực L hoặc phía bên trái của cọc đầu vào trên Aptomat tổng.
- Đấu dây Trung tính: Đấu vào cực N hoặc phía bên phải của cọc đầu vào trên Aptomat.
Bước 2: Đấu nối dây dẫn từ tủ điều khiển xuống nồi phở
Lúc này, bạn cần kết nối đường điện ra từ các linh kiện điều khiển trong tủ xuống các điện trở nằm ở đáy nồi phở đời cũ.
- Mở nắp bảo vệ hệ thống điện cũ dưới đáy nồi, tháo bỏ toàn bộ hệ thống rơ-le, dây nhợ cũ đã bị hỏng hoặc lão hóa, chỉ để lại các đầu cọc bu-lông trần của thanh nhiệt.
- Luồn dây cáp chịu tải từ cọc đầu ra của tủ điện (thường được các nhà sản xuất ký hiệu rõ là Output hoặc các đầu ra của khởi động từ/chiết áp) chạy xuống đáy nồi.
- Đấu nối chắc chắn các đầu dây này vào các cọc tiếp điểm của thanh nhiệt trên nồi. Nếu nồi có nhiều thanh nhiệt, hãy tuân thủ đúng sơ đồ đấu song song hoặc đấu độc lập theo thiết kế của tủ điện điều khiển.
- Mở nắp bảo vệ hệ thống điện cũ dưới đáy nồi, tháo bỏ toàn bộ hệ thống rơ-le, dây nhợ cũ đã bị hỏng hoặc lão hóa, chỉ để lại các đầu cọc bu-lông trần của thanh nhiệt.
- Luồn dây cáp chịu tải từ cọc đầu ra của tủ điện (thường được các nhà sản xuất ký hiệu rõ là Output hoặc các đầu ra của khởi động từ/chiết áp) chạy xuống đáy nồi.
- Đấu nối chắc chắn các đầu dây này vào các cọc tiếp điểm của thanh nhiệt trên nồi. Nếu nồi có nhiều thanh nhiệt, hãy tuân thủ đúng sơ đồ đấu song song hoặc đấu độc lập theo thiết kế của tủ điện điều khiển.
Bước 3: Đấu nối hệ thống dây tiếp địa an toàn
Đối với các thiết bị đun nấu vỏ kim loại hoạt động trong môi trường đầy nước như nồi phở, hiện tượng cảm ứng điện từ trên vỏ inox rất dễ xảy ra gây tê giật nhẹ khi chạm vào. Do đó, bước đấu dây tiếp đất là bắt buộc:
- Tìm đầu dây màu Vàng sọc Xanh (hoặc cọc bắt vít có ký hiệu tiếp địa) trên thân tủ điện và thân nồi.
- Tiến hành đấu nối một sợi dây điện bắt chặt từ vỏ kim loại của nồi phở nối trực tiếp xuống một cọc sắt/đồng được đóng sâu xuống lòng đất từ 0.5m - 1m để triệt tiêu hoàn toàn dòng điện rò, dòng điện dư ra môi trường, đảm bảo an toàn tuyệt đối cho người dùng.
- Tìm đầu dây màu Vàng sọc Xanh (hoặc cọc bắt vít có ký hiệu tiếp địa) trên thân tủ điện và thân nồi.
- Tiến hành đấu nối một sợi dây điện bắt chặt từ vỏ kim loại của nồi phở nối trực tiếp xuống một cọc sắt/đồng được đóng sâu xuống lòng đất từ 0.5m - 1m để triệt tiêu hoàn toàn dòng điện rò, dòng điện dư ra môi trường, đảm bảo an toàn tuyệt đối cho người dùng.
Bước 4: Kiểm tra kỹ thuật và vận hành chạy thử hệ thống
- Dùng tua-vít kiểm tra lại một lượt, siết thật chặt các ốc vít tại tất cả các cọc đấu nối để tránh hiện tượng move điện gây sinh nhiệt làm cháy tủ điện.
- Sử dụng băng dính điện bọc kín các mối nối trần.
- Thử nghiệm thực tế: Đổ nước sạch vào lòng nồi phở, đảm bảo mực nước ngập qua bề mặt thanh nhiệt ít nhất 5cm. Bật Aptomat tổng của lưới điện, sau đó bật Aptomat trên tủ điều khiển rời.
- Xoay núm chiết áp hoặc cài đặt nhiệt độ trên đồng hồ ở mức nhỏ. Quan sát xem hệ thống đèn báo hiệu có sáng đồng bộ không, thanh nhiệt có bắt đầu sinh nhiệt lăn tăn không. Dùng bút thử điện rà quanh vỏ nồi để chắc chắn thiết bị không bị rò điện ra ngoài.
- Sử dụng băng dính điện bọc kín các mối nối trần.
- Thử nghiệm thực tế: Đổ nước sạch vào lòng nồi phở, đảm bảo mực nước ngập qua bề mặt thanh nhiệt ít nhất 5cm. Bật Aptomat tổng của lưới điện, sau đó bật Aptomat trên tủ điều khiển rời.
- Xoay núm chiết áp hoặc cài đặt nhiệt độ trên đồng hồ ở mức nhỏ. Quan sát xem hệ thống đèn báo hiệu có sáng đồng bộ không, thanh nhiệt có bắt đầu sinh nhiệt lăn tăn không. Dùng bút thử điện rà quanh vỏ nồi để chắc chắn thiết bị không bị rò điện ra ngoài.

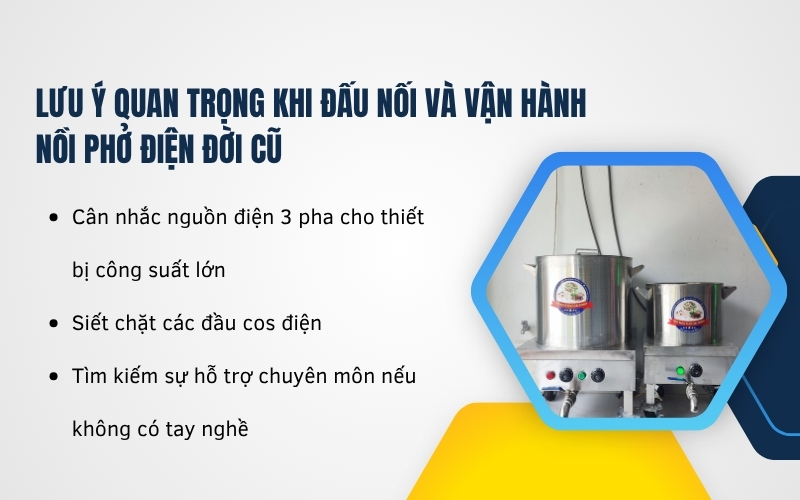

4. Lưu ý quan trọng khi đấu nối và vận hành nồi phở điện đời cũ
Quá trình thi công cải tạo lắp ráp hệ thống điện công nghiệp luôn đòi hỏi tính chính xác tuyệt đối. Dưới đây là những lưu ý bạn không được phép bỏ qua:
- Cân nhắc nguồn điện 3 pha cho thiết bị công suất lớn: Nếu nồi phở đời cũ của bạn có dung tích lớn (từ 80L - 100L trở lên) với tổng công suất thanh nhiệt vượt ngưỡng 5kW - 6kW, các chuyên gia khuyến cáo bạn nên nâng cấp sử dụng nguồn điện 380V (điện 3 pha). Việc đi dây nguồn 3 pha và lắp Aptomat 3 pha riêng biệt sẽ giúp dòng điện hoạt động cực kỳ ổn định, không gây sụt áp lưới điện gia đình và hạn chế tối đa nguy cơ cháy chập do quá tải một pha.
- Siết chặt các đầu cos điện: Sự giãn nở vì nhiệt của kim loại khi dòng điện cao chạy qua rất lớn. Nếu các mối nối lỏng lẻo, điểm tiếp xúc đó sẽ tự tăng điện trở, biến thành một "buồng đốt" thu nhỏ làm chảy chảy các linh kiện nhựa xung quanh bên trong tủ điện.
- Tìm kiếm sự hỗ trợ chuyên môn nếu không có tay nghề: Quá trình lắp ráp cải tạo điện cần tuân thủ đúng nguyên lý mạch điện nội bộ. Nếu bạn không có chuyên môn sâu về kỹ thuật điện dân dụng/công nghiệp, tuyệt đối không nên tự ý mò mẫm đấu nối mò. Bạn nên tham khảo kỹ các video hướng dẫn chi tiết từ các nhà sản xuất uy tín hoặc nhờ sự hỗ trợ trực tiếp của thợ điện, kỹ sư cơ điện để tránh làm chập cháy hỏng hóc thiết bị, gây thiệt hại về tài sản.
- Cân nhắc nguồn điện 3 pha cho thiết bị công suất lớn: Nếu nồi phở đời cũ của bạn có dung tích lớn (từ 80L - 100L trở lên) với tổng công suất thanh nhiệt vượt ngưỡng 5kW - 6kW, các chuyên gia khuyến cáo bạn nên nâng cấp sử dụng nguồn điện 380V (điện 3 pha). Việc đi dây nguồn 3 pha và lắp Aptomat 3 pha riêng biệt sẽ giúp dòng điện hoạt động cực kỳ ổn định, không gây sụt áp lưới điện gia đình và hạn chế tối đa nguy cơ cháy chập do quá tải một pha.
- Siết chặt các đầu cos điện: Sự giãn nở vì nhiệt của kim loại khi dòng điện cao chạy qua rất lớn. Nếu các mối nối lỏng lẻo, điểm tiếp xúc đó sẽ tự tăng điện trở, biến thành một "buồng đốt" thu nhỏ làm chảy chảy các linh kiện nhựa xung quanh bên trong tủ điện.
- Tìm kiếm sự hỗ trợ chuyên môn nếu không có tay nghề: Quá trình lắp ráp cải tạo điện cần tuân thủ đúng nguyên lý mạch điện nội bộ. Nếu bạn không có chuyên môn sâu về kỹ thuật điện dân dụng/công nghiệp, tuyệt đối không nên tự ý mò mẫm đấu nối mò. Bạn nên tham khảo kỹ các video hướng dẫn chi tiết từ các nhà sản xuất uy tín hoặc nhờ sự hỗ trợ trực tiếp của thợ điện, kỹ sư cơ điện để tránh làm chập cháy hỏng hóc thiết bị, gây thiệt hại về tài sản.
Để yên tâm chọn mua các hệ thống tủ điện điều khiển rời thông minh được thiết kế sẵn cho từng dung tích nồi phở, hoặc tìm mua các linh kiện thay thế chính hãng chịu nhiệt, chịu tải cao, bạn có thể tham khảo trực tiếp tại Siêu thị Hải Minh.
